Aislador de 4 hilos BM-DV/I Aislador de señal analógica BM
Update time:2022-05-05
  • Aislador de 4 hilos BM-DV/I Aislador de señal analógica BM
  • Aislador de 4 hilos BM-DV/I Aislador de señal analógica BM
  • Aislador de 4 hilos BM-DV/I Aislador de señal analógica BM
  • Aislador de 4 hilos BM-DV/I Aislador de señal analógica BM
● Entrada: CC 0-5/0-10 V
● Salida: 4-20 mA
● Alimentación: CC 24 V
● Instalación en riel DIN de 35 mm
Contáctenos
Información
Certificado

General

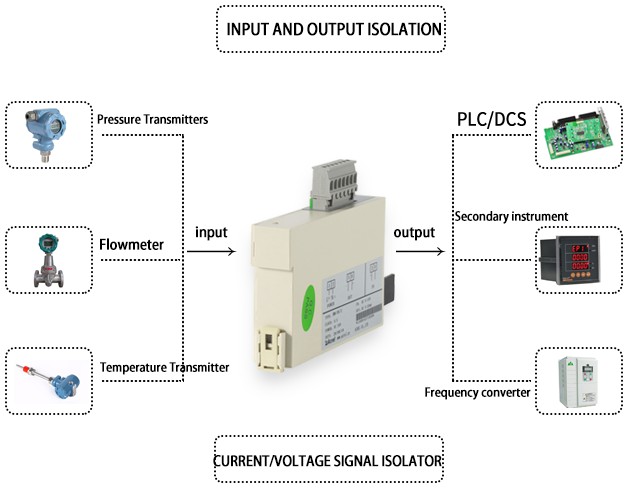

El aislador de 4 hilos proporciona aislamiento de 3 puertos de 2 kV para todas las señales de tensión y corriente continua y elimina el retorno a tierra. Se puede equipar con fuente de alimentación de varios estándares.



Características

① Entrada de tensión/corriente CC

② Usando tecnología de aislamiento magnético
③ Tiempo de respuesta <400ms
④ Instalación de riel TS35
⑤ Terminal enchufable
⑥ Coeficiente de desviación de temperatura: ≤200 ppm/℃ a un nivel de 0,5



Parámetro
Parámetros técnicosÍndice
AporteDistancia

Corriente continua: 4-20mA, 0-20mA, 0-1mA

Voltaje directo: CC 0-75mV, 0-5V, 0-10V, 0-300V

Impedancia

Corriente: 100 Ω

Voltaje: ≥ 100 Ω

máx. Aporte

Corriente: 100mA o 1 W

Voltaje: 50 VCC

ProducciónDistanciaCC 4~20mA
Carga

Corriente: ≤500 Ω

Voltaje: ≥1K Ω

Ajuste cero

(para algunos módulos)

5%
Ajuste de alcance5%
ProteccionProtección contra cortocircuitos
Fuente de alimentaciónValor nominal y rangoDC 24V (alternativamente DC 18V-36V)
OtroPrecisión/Linealidadmáx. 0,5 % de la amplitud total
Coeficiente de temperatura≤200 ppm/℃
Tiempo de respuesta≤400ms
Voltaje de aislamiento2kV entre entrada y salida, y entre entrada y fuente de alimentación
Temperatura de funcionamiento/almacenamiento-10 ℃~+55 ℃/-25 ℃~+70 ℃
Metodo de instalacionCon raíl guía TS35

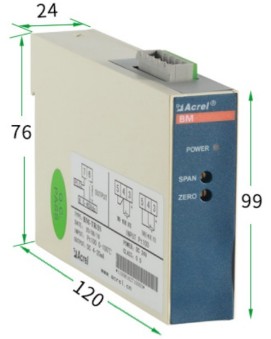

Dimensión




Estructura
