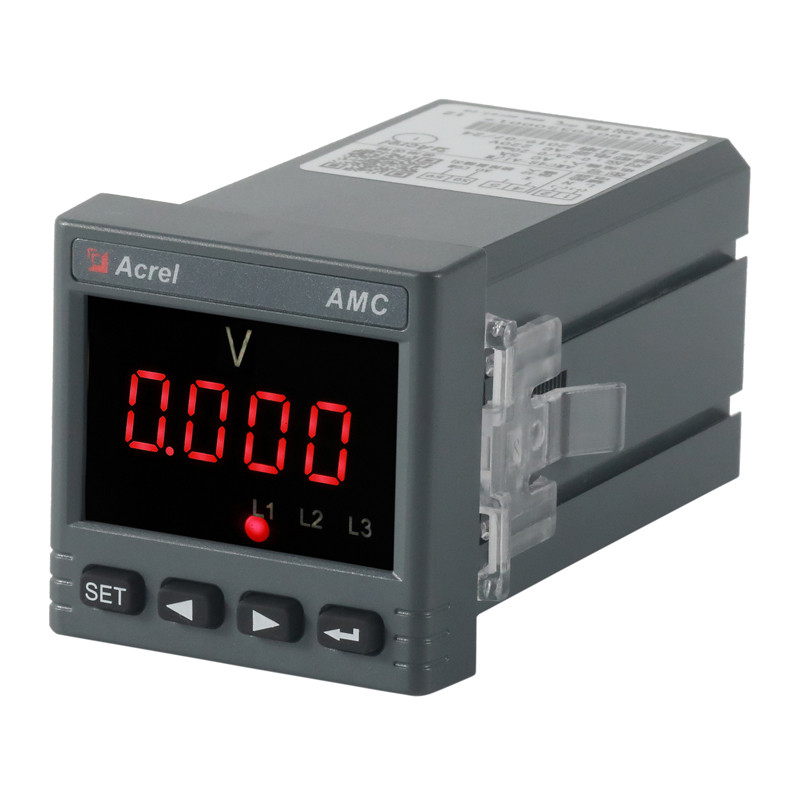

Amperímetro digital de CA monofásico de panel de 48 * 48 m AMC48-AI
Update time：2022-05-16
  • Amperímetro digital de CA monofásico de panel de 48 * 48 m AMC48-AI
  • Amperímetro digital de CA monofásico de panel de 48 * 48 m AMC48-AI
  • Amperímetro digital de CA monofásico de panel de 48 * 48 m AMC48-AI
● Medición: corriente CA monofásica
● Precisión: 0,5 %
● Corriente nominal: 5A 1A CA (mediante CT)
● Fuente de alimentación: 85~265 V CA/CC
● Comunicación: RS485 ( MODBUS-RTU)
● Salida analógica: 4~20mA CC
● Estándar y certificado: Certificados CE
Contáctenos
Información
Certificado

General

El amperímetro y voltímetro de CA de la serie AMC, que adopta la tecnología de muestreo de CA, puede medir directamente la corriente y el voltaje de la red trifásica. Puede usarse para visualización local y conectar dispositivos de control industrial para formar un sistema de control de medición.



Características

● Medida: corriente CA monofásica
● Precisión: 0,5 %
● Corriente nominal: 5 A CA o 1 A CA (a través de CT)
● Fuente de alimentación: 85~265V CA/CC
● Comunicación: RS485 (MODBUS-RTU)
● Salida analógica: 4~20mA CC

● Estándar y certificado: Certificados CE



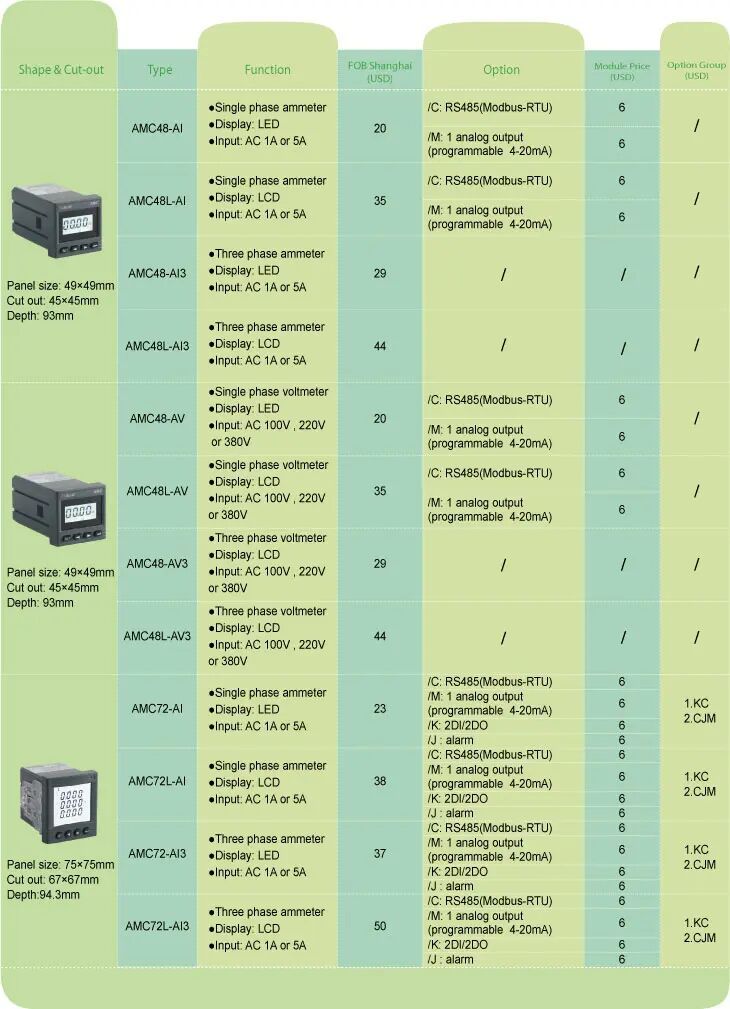

Parámetro técnico

Parámetro técnicoValor
AporteValor nominalVoltaje CA: monofásico CA 100 V, 400 V CA trifásico 100 V, 400 V, 660 V (UL-L, solo 72/ 96) Corriente CA: CA 1 A, 5 A; voltaje CC: 1000 V, 300 V, 75 mV, 10 V; corriente CC: 0-20 mA, 4 -20mA,5A;
SobrecargaVoltaje: 1,2 veces el valor nominal (continuo); 2 veces el valor nominal/1 segundo Corriente: 1,2 veces el valor nominal (continuo); 10 veces el valor nominal/1 segundo
Frecuencia45 Hz ~ 65 Hz
El consumo de energíaEl consumo de energía de cada voltaje, el circuito de entrada de corriente es inferior a 0,5 VA
ExactitudClase 0.5
FunciónMostrarLED o LCD
ComunicaciónRS485, protocolo Modbus-RTU; (1 bit de inicio, 8 bits de datos, 1 bit de parada, sin paridad) Velocidad de transmisión 2400/4800/9600/19200 bps, etc.
AlarmaRelé pasivo de 1 canal, capacidad de contacto 3A/30 V CC, 3 A/250 V CA, utilizado para alarma alta, baja, desequilibrada, etc.
Cosa análogaDC4~20mA, (carga <500Ω) (nota: el cable blindado se selecciona especialmente para la entrada y salida de señal anterior)
TraspuestaEntrada: entrada de contacto seco de 4 canales o 2 canales, fuente de alimentación integrada Salida: salida de conmutación de 2 canales, sin contacto de relé, capacidad: 3 A/30 V CC, 3 A/250 V CA
Suministro AuxiliarAC/DC 85-265V
El consumo de energía<5VA
Resistencia de aislamiento≥ 100MΩ
Tensión soportada de frecuencia industrialEntre el conjunto de terminales de la fuente de alimentación y la entrada de señal, conjunto de terminales de salida 2 kV/1 min (RMS) Entre la carcasa y todo el conjunto de terminales (excepto el conjunto de terminales de referencia de voltaje inferior a 40 V) CA 4 kV
MedioambienteTemperaturaOperación: -10℃~+55℃Almacenamiento: -25°C ~+70°C
Humedad≤95%RH, sin condensación, sin gas corrosivo
Altitud≤ 2500m


Funciones principales

Comunicación

RS485 (Modbus-RTU)


Mostrar

Pantalla LCD, establece la potencia multiplicadora


Calificado U & I

corriente alterna: AC1A, 5A


Exactitud

Energía activa: Clase 0.5


Instalación

Montado en panel

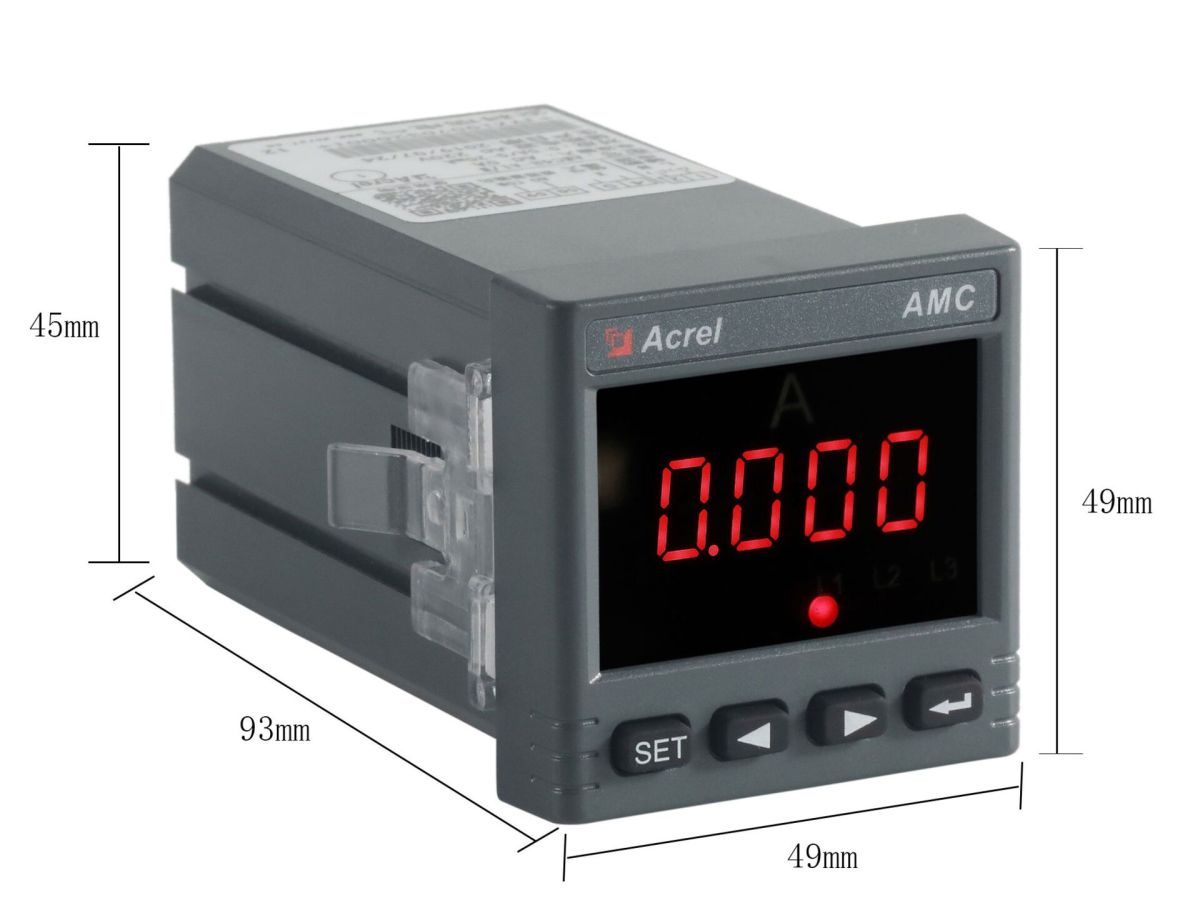

Dimensión (L*W*H)

Tamaño del panel (largo × ancho): 48*48 mm

Recorte (L×An): 45*45mm

Profundidad (Al): 93 mm


Consumo

Corriente: Consumo de energía < 0.5VA;


Fuente de alimentación auxiliar:

consumo de energía≤5VA

Fuente de alimentación auxiliarAC 220V


Dimensión (Unidad: mm)

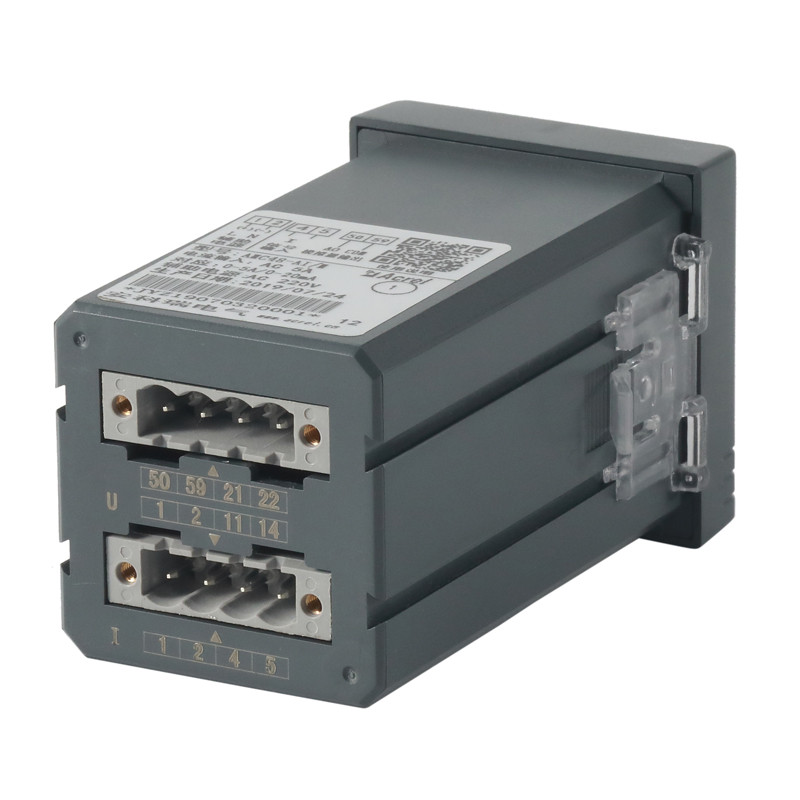

Alambrado




Instalación

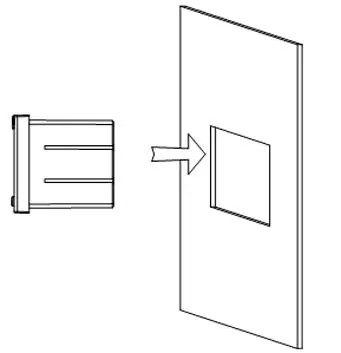

1. Haga un agujero en el objeto donde instalaremos el medidor de acuerdo con la dimensión del medidor mencionada anteriormente.

2. Retire la hebilla del medidor apagado.







3. Instale el medidor en el orificio recortado.

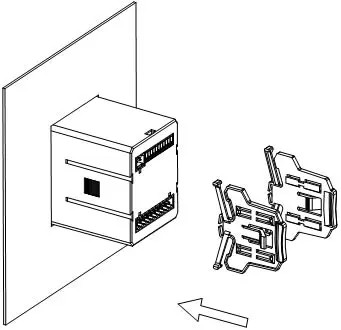

4. Abróchese el cinturón y fije el medidor.

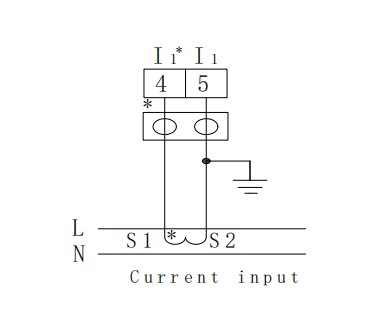

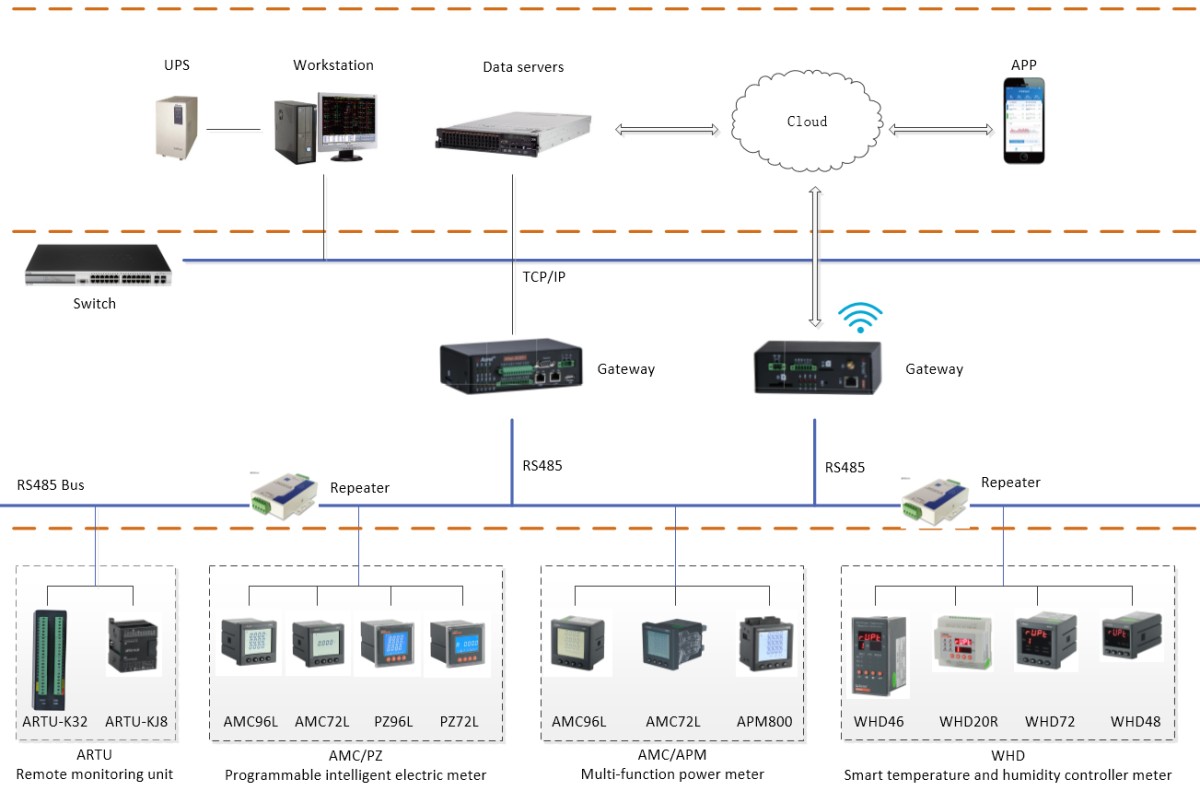

Conexión típica


Preguntas más frecuentes

P: ¿No hay pantalla de encendido?

R: Verifique si el voltaje de suministro está dentro del rango de voltaje operativo.


P: ¿Lectura incorrecta de voltaje, corriente, electricidad, etc.?

A: Comprobación de que la configuración de la relación tensión/corriente sea correcta;

Verificar si la configuración del modo de cableado es consistente con la situación real;

Comprobar si el transformador de tensión y el transformador de corriente están en buenas condiciones.


P: ¿Comunicación anormal?

R: compruebe si la dirección, la velocidad en baudios, los bits de verificación en la comunicación;

La configuración es consistente con la computadora host;

Compruebe si el convertidor RS485 es normal;

Compruebe que la conexión es correcta si la resistencia superior a 120 ohmios está conectada en paralelo en el extremo de la comunicación.
