ADL3000-E/CT Medidor de energía trifásico multifunción en carril DIN (con CT externos)
Update time:2022-04-26
  • ADL3000-E/CT Medidor de energía trifásico multifunción en carril DIN (con CT externos)
  • ADL3000-E/CT Medidor de energía trifásico multifunción en carril DIN (con CT externos)
● Medición: trifásico kWh (0,5 S), potencia activa, potencia reactiva, corriente, voltaje, armónicos, etc.
● Clasificación de voltaje: 3 x 220/380 V, 3 x 57,7/100 V (3P4W); 3x380V, 3x100V (3P3W)
● Corriente nominal: 3x20(100)A; 3x1(6)A
● Frecuencia: 45~65Hz
● Comunicación: RS485 (MODBUS-RTU) e Infrarrojos
● Multitasa: Pico, Pico, Valle y kWh Plano
● Función Extra : Medición de temperatura del cable y DO/DI
● Pantalla: LCD (8 dígitos)
● Dimensión: 127*88*70 mm (L*W*H)
● Cableado: 4 cables trifásicos; trifásica de 3 hilos
● Instalación: Carril DIN de 35 mm
● Estándar y certificado: IEC; CE; EAC
Contáctenos
Información
Certificado

General

ADL3000 es un medidor inteligente diseñado para el sistema de suministro de energía, empresas industriales y mineras y servicios públicos para calcular el consumo de electricidad y administrar la demanda eléctrica. Cuenta con alta precisión, tamaño pequeño e instalación simple. DTSD1352 se puede utilizar en todo tipo de sistemas de control, sistemas SCADA y sistemas de gestión de energía. Todos los medidores cumplen con los requisitos técnicos relacionados con el medidor de potencia electrónico en los estándares IEC62053-21, IEC62053-22.



Características

Medida: trifásica kWh (0.5S), potencia activa, potencia reactiva, corriente, tensión, armónicos, etc.
Voltaje nominal: 3x220/380V, 3x57,7/100V (3P4W); 3x380V, 3x100V (3P3W)
Corriente nominal: 3x20(100)A; 3x1(6)A
Frecuencia: 45~65Hz
Comunicación: RS485 (MODBUS-RTU) e Infrarrojos
Multitarifa: Pico, Pico, Valle y Flat kWh
Función adicional: medición de temperatura del cable y DO/DI
Pantalla: LCD (8 dígitos)
Dimensión: 127*88*70 mm (L*W*H)
Cableado: 4 hilos trifásico; trifásico de 3 hilos
Instalación: Carril DIN de 35 mm
Estándar y Certificado: IEC; CE; EAC


Parámetros técnicos

EspecificaciónADL3000-E/CT
VoltajeVoltaje de referencia3 × 100 V, 3 × 380 V, 3 × 57,7/100 V, 3 × 220/380 V
Consumo<10VA
Frecuencia50Hz
ActualCorriente de referencia3×1(6)A,3×20(100)A
Consumo<1VA
Rendimiento de la mediciónExactitudClase 0.5
Conforme a las normasCEI 62053-22:2003
Legumbres
Ancho de pulso80+20ms
Constante de pulso

400imp/kWh

6400imp/kWh

ComunicaciónInterfazRS485
ProtocoloModbus-RTU
temperatura de operacion-25 C~+55 C
Temperatura de almacenamiento-40 C ~+70 C
Altitud≤ 2000m
Humedad≤95 % HR (sin condensación)

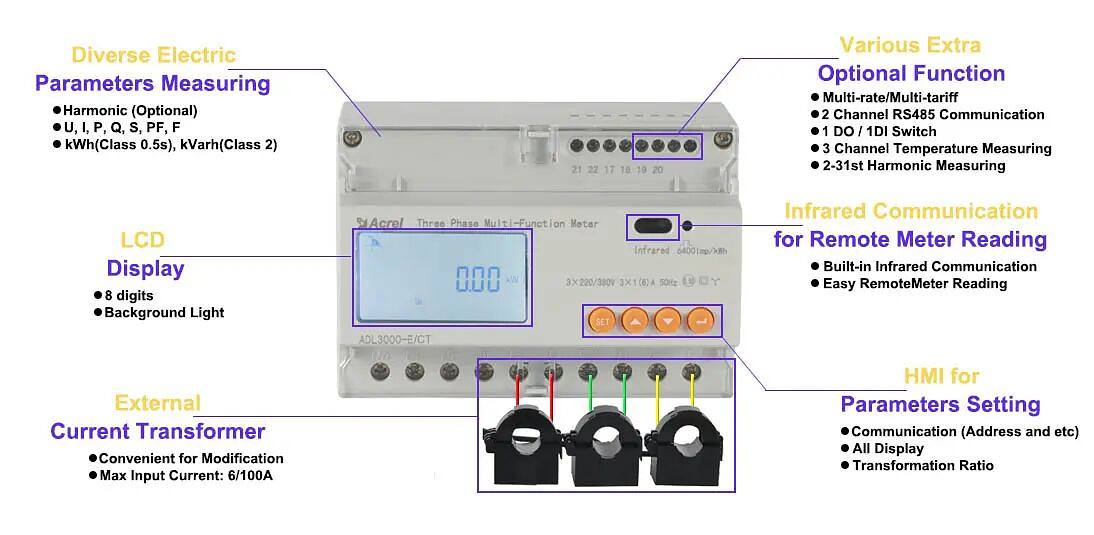

Panel frontal

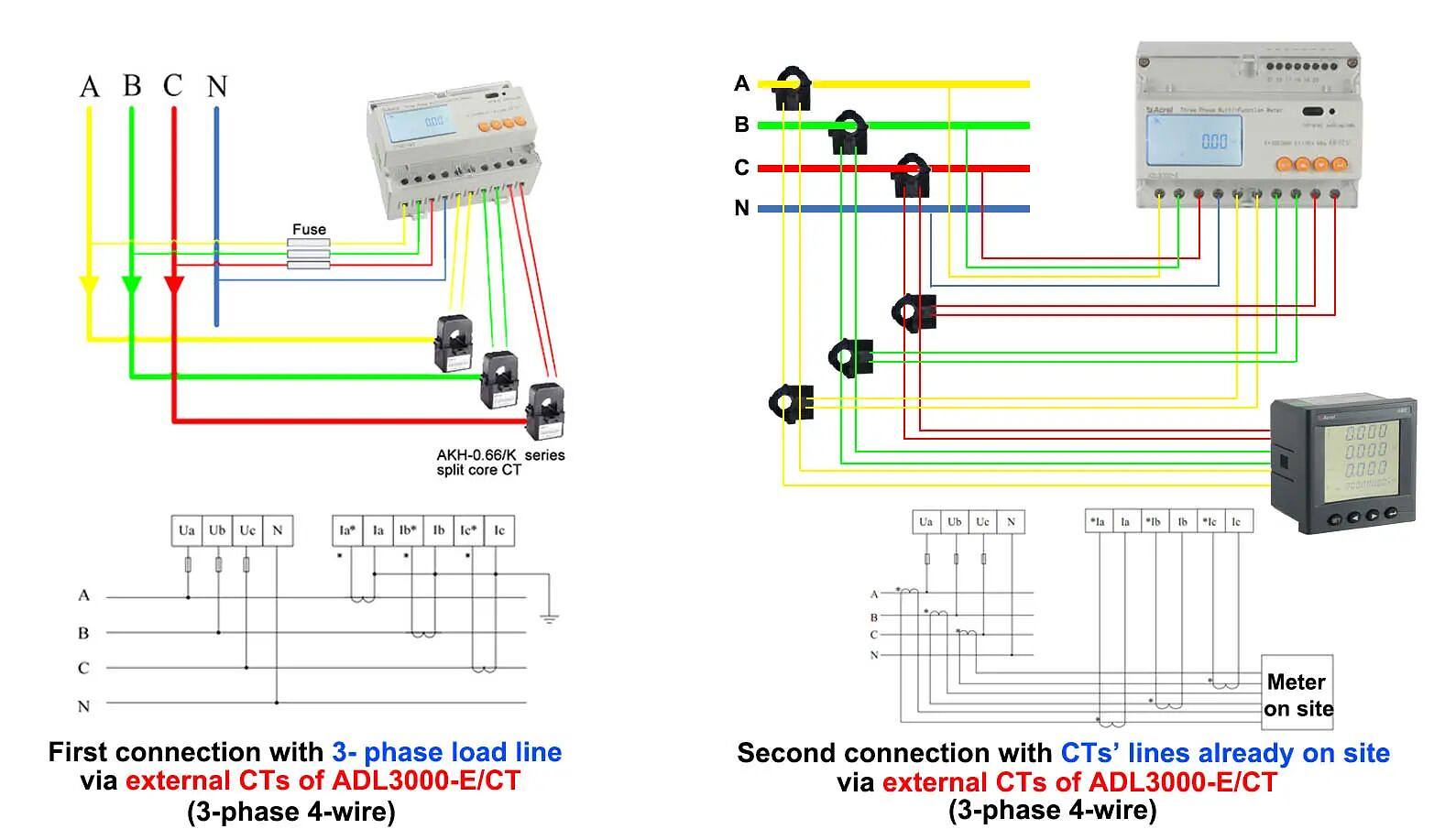

Alambrado

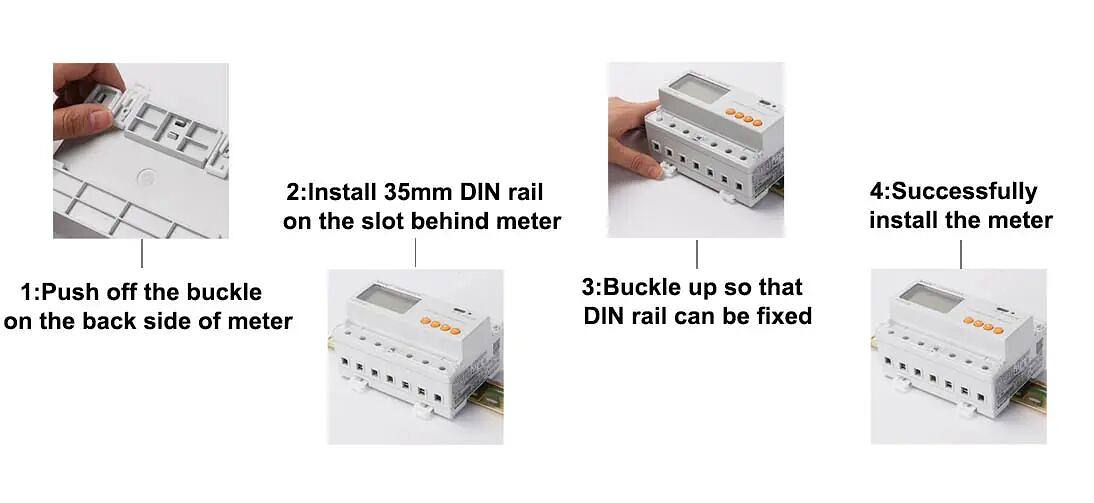

Instalación

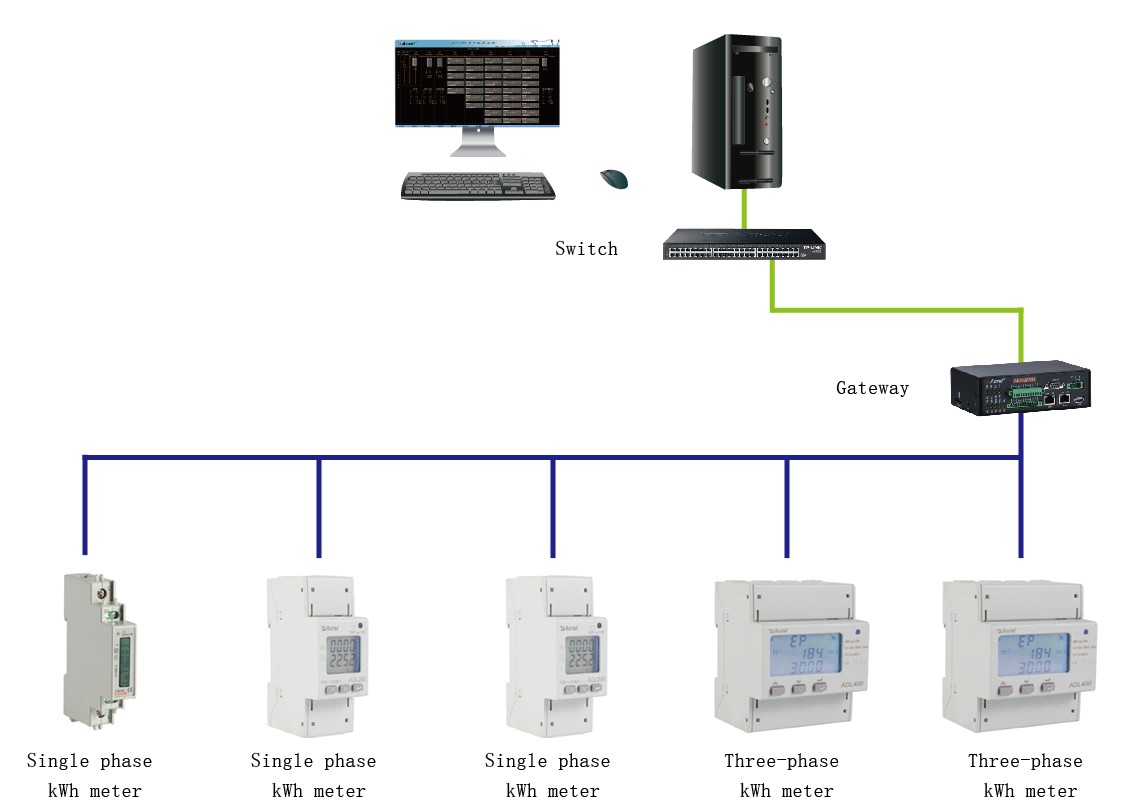

Conexión típica
